Bosch GSP: Umwälzpumpe reinigen und Laugenpumpe tauschen

Meine Pechsträhne reisst wohl nicht ab... Letzten Monat ist ein Pleuel meines Autos gerissen und diese Woche meine Spülmaschine kaputt gegangen. Nun, ein Pleuel kann ich selber nicht reparieren, eine Spülmaschine aber schon. Auf geht's:

Zuallererst vergewissern wir uns, dass die Spülmaschine vom Netzstrom getrennt ist. Die Wasseranschlüsse habe ich, da sie ausreichend lang sind, angeschlossen gelassen. Das spart viel Zeit beim späteren Testen und Einbauen.

Inhaltsverzeichnis:

  1. Ausbau der Wassertasche
  2. Ausbau der Laugenpumpe
  3. Ausbau der Umwälzpumpe
  4. Wassersensor
  5. Fertig

Ausbau der Wassertasche

Üblicherweise beginnt man bei Spülmaschinen mit der Entfernung der linken Seitenwand, da sich dahinter die Wassertasche, Ventile usw. befinden. Die Wassertasche selber ist mit zwei Schienen gesichert, die für den Ausbau entfernt werden müssen. Die zwei Abwasseranschlüsse (links) sind mit einem Kunststoffhalter gesichert und werden nur in die Wassertasche gesteckt. Der Frischwasseranschluss ist mit einer Schlauchklemme gesichert, die entfernt werden muss.

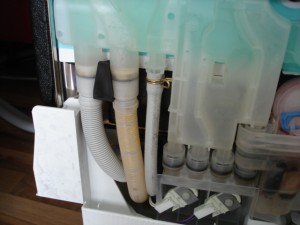

Unten im Bild sieht man auch zwei Magnetventile: das Ablauf- und das Regenerierventil. Diese Bauteile sollten unbedingt ausgebaut und geprüft werden, da sie ein extrem hohes Fehlerpotential besitzen. Wie diese Magnetventile getestet werden, möchte ich nicht näher erläuten, da Laien ggf. auf dumme Gedanken kommen können.

1b

Sobald die Wassertasche entfernt ist, kann man sich dem Gebergehäuse widmen. Das ist das bunte Teil mit dem Kunststoffgestänge (oben rechts im Bild). Dieses muss nicht immer ausgebaut werden. Sollten allerdings deutliche Verschmutzungen sichtbar sein, empfiehlt sich das. Dazu den Riffelschlauch vom Gebergehäuse zum Pumpensumpf (rechts) herausziehen, die Stecker der zwei DIP-Schalter abziehen und das Gebergehäuse vorsichtig nach oben ziehen. Leider habe ich vom Ausbau kein Foto gemacht. So sieht das Gebergehäuse aus:

1b

Die Spülmaschine sollte dann, zumindest an der linken Seitenwand, weitestgehend nackt sein:

1

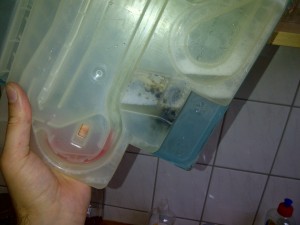

Die Verschmutzung der Wassertasche hält sich eigentlich in Grenzen. Das liegt vorallem daran, da ich die Wassertasche aufgrund eines anderen Defektes, einem durchgebrannten Triac, erst vor einem Dreivierteljahr gereinigt habe(!). Diese Verschmutzungen sind charakteristisch für Spülmaschinen von Bosch und Neff (ggf. auch anderen) dieser Generation und betreffen alle Modelle, jeglicher Herkunft und jeglicher Pflege.

2

Anders als viele "Experten" in div. Foren, bin ich der Meinung, dass man die Wassertasche gut mit Chemiekalien reinigen kann, die man in die Ablauföffnung gibt. Es existieren allerdings auch andere Reinigungmethoden: die Magnetmethode (Aquarium), Loch bohren/ausspülen/verschließen oder einfach neu kaufen.

Alle anfallenden Dichtungen, Kleinteile und das Gebergehäuse kann man gut in einem Topf oder einer Schüssel mit ein wenig Bref und Wasser reinigen:

3

Kostenpunkt der neuen Laugenpumpe: ca. 24€. Wer "nur" die Wassertasche reinigen wollte, ist hier fertig.

Ausbau der Laugenpumpe

Die Laugenpumpe sitzt bei fast allen Geschirrspülern schräg links im unteren Bereich und zeigt mit den Flügelblättern in den Pumpensumpf. Im Pumpensumpf selber befindet sich das Fein- und Grobsieb, welches entfernt werden muss und gereinigt werden sollte. Innerhalb des Sumpfes finden wir zudem auf der linken Seite eine Revisions- oder Wartungsklappe. Diese ebenfalls entfernen. Nun sieht man auch die Flügelblätter. Da ich davon ebenfalls keine Fotos gemacht habe, verweise ich auf die Kunnig GmbH aus Grevenbroich, die dies auf ihrer Internetseite hervorragend erklärt: Kunnig GmbH.

Um die Laugenpumpe auszubauen, muss man zunächst die untere Blende abschrauben. Das klappt am besten, wenn die Tür vollständig entfernt wurde, was aber nicht zwingend notwendig ist. Will man bspw. ausschließlich die Laugenpumpe und nicht die Umwälzpumpe ausbauen, rate ich vom Ausbau dringend ab, da dies eine furchtbare Frimmelsarbeit ist. Im nachfolgenden Bild sieht man, dass ich mich für den Ausbau der Türe entschieden habe. Das schwarze Metallteil, links neben dem Stuhl ist die besagte untere Blende:

5

Wer die Türe ausbaut, sollte unbedingt die untere Türdichtung reinigen oder besser noch komplett ersetzen. Obwohl ich meinen GSP stets sauber halte, kam ein unaussprechlicher Schmock aus diesem Gummilappen. Hätte ich dieses Tutorial VOR dem Ausbau gelesen, hätte ich mir vorher garantiert eine neue Dichtung besorgt. Kostenpunkt: ca. 25€

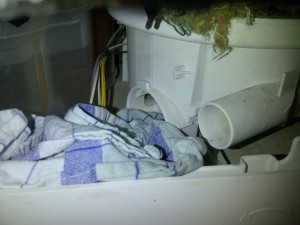

Sobald die untere Blende entfernt ist, kann man, auf dem Boden liegend, in dem Spalt links den Regenerierbehälter und rechts den Pumpensumpf sehen. Von der Ausgangssituation habe ich leider wieder mal keine Fotos gemacht, aber so sollte es, ohne Laugenpumpe und Riffelschlauch, da unten aussehen:

6

Die Laugenpumpe ist mit mindestens zwei Kabeln per Kabelschuh angeschlossen, die für den Ausbau abgezogen werden müssen. Ist der Riffelschlauch auch entfernt, lässt sich die Pumpe mit ein wenig Kraft über den Bajonettverschluss (siehe Bild, oben) nach rechts drehen und herausziehen. Links alt, rechts neu:

7

Der Einbau der neuen Laugenpumpe erfolgt in umgekehrter Reihenfolge. Wer "nur" die Laugenpumpe tauschen wollte, ist nun hier fertig.

Ausbau der Umwälzpumpe

Die nachfolgenden Schritte erfordern etwas mehr Geduld und handwerkliche Fähigkeiten. Eine weitere Person zur Hilfe ist sogar von Vorteil!

Die Umwälzpumpe befindet sich rechts unten, ebenfalls hinter der unteren Abdeckung und zeigt mit dem Rotor nach links in den Pumpensumpf. Man muss sich also erneut auf den Boden legen um sie zu lokalisieren. Unglücklicherweise ist der Ausbau wesentlich komplizierter als der der Laugenpumpe, so dass ich es völlig vergessen habe davon Fotos zu machen. Die wesentlichen Schritte lauten daher wie folgt:

1. Entfernen der rechten Seitenwand
2. Herausziehen des Gehäuseentlüftungsschlauches
3. Entfernen der Frontabdeckung der Tür
4. Entfernen der Bedienblende
5. Entfernen der Tür + Dichtung
6. Laut Fluchen
7. Aushängen der Türscharniere
8. Ausbauen des Sprüharms
9. Entfernen der zwei Haltekrallen am Pumpensumpf
10. Entfernen des Deckels vom Regenerierbehälter
11. Lösen aller Schrauben die den Edelstahlbehälter mit der Bodenwanne verbinden
12. Entfernen der Kunststoffmutter vom Regenerierbehälter

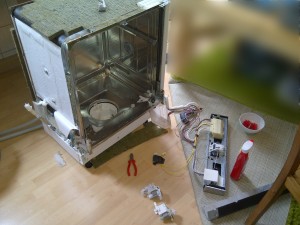

Wenn diese Schritte (inkl. diverser Unterschritte) durchgeführt wurden, lässt sich der Edelstahlaufbau von der Kunststoffwanne trennen. Das ganze sieht dann ungefähr so aus:

8

An dieser Stelle sollte man, wie bei allen Schritten zuvor auch, die Gelegenheit nutzen alle Dichtungen zu reinigen und generell alle Verschmutzungen zu beseitigen.

Die Umwälzpumpe sitzt, wie oben erwähnt, rechts und ist mit einem Bajonettverschluss gesichert. Zunächst die folgenden Leitungen abziehen:

9

Achtung: die Umwälzpumpe ist groß und schwer. Das Bajonett bzw. die Dichtung darin könnte über die Jahre ziemlich festgeschmockt sein. So war es zumindest bei mir der Fall. Beim Ausbau sollte man daher am besten Handschuhe tragen, da sich das Bajonett recht ruckartig löst und die Verletzungsgefahr recht hoch ist. Wenn das geklappt hat und man noch die Gummiaufhängungen der Pumpe löst (selbsterklärend, wenn man es sieht), hält man den Schwerverbrecher in der Hand:

10

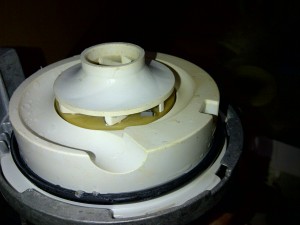

Auf dem Bild sieht man einen Fremdkörper aus Kunststoff, der im Rotor nichts zu suchen hat. Den Rotor daher gründlich reinigen. Was zum Vorschein kam, wunderte selbst mich:

11

Glassplitter, Klebeband und Kunststoffreste des Grobsiebes.

Der Einbau geschieht in umgekehrter Reihenfolge.

Wassersensor

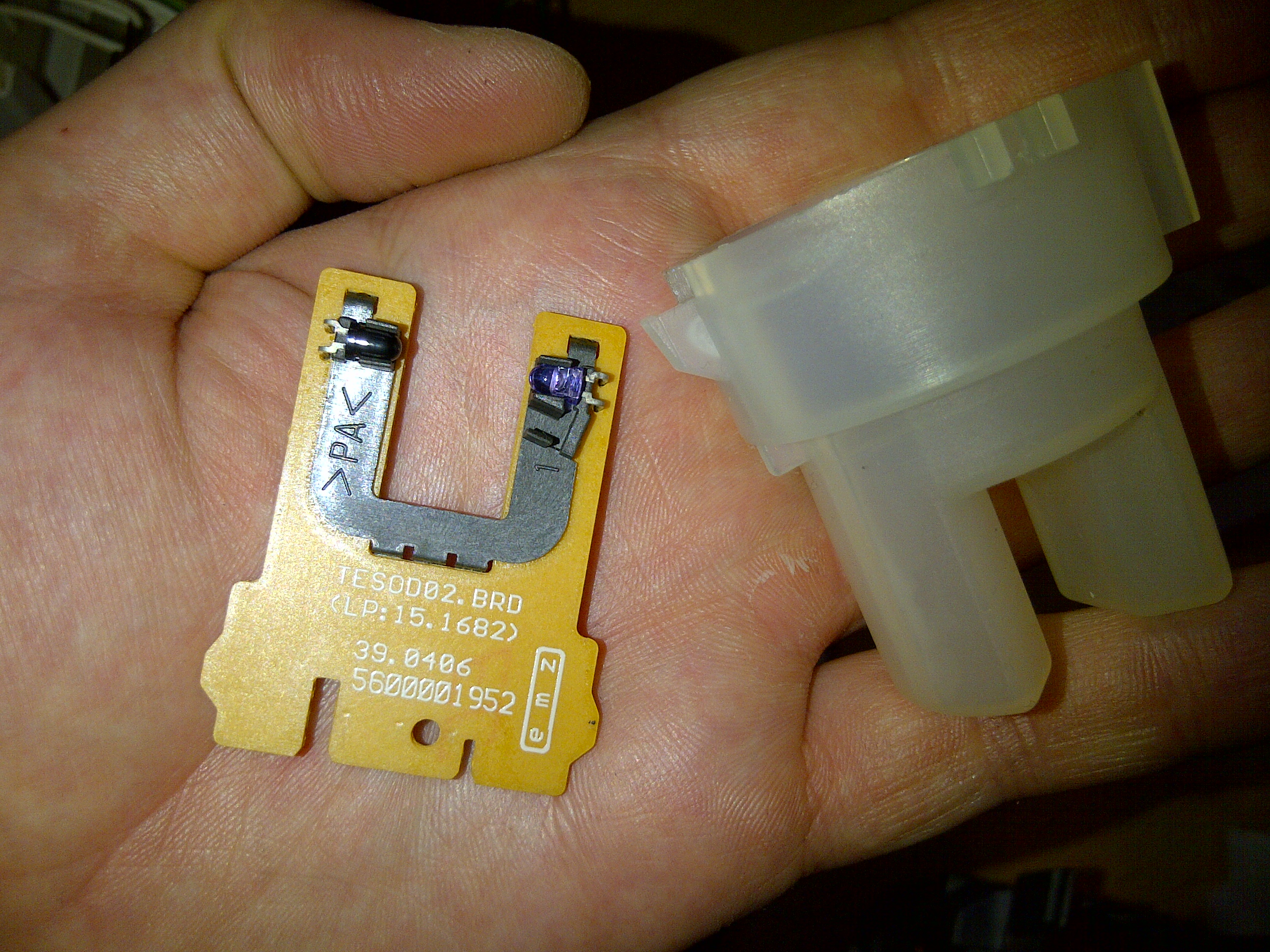

Ich war zwar prinzipiell fertig mit den anstehenden Wartungs- und Instandsetzungsarbeiten, wollte aber unbedingt den Wassersensor finden, da die Spülmaschine ein Automatikprogramm besitzt. Dieser Wassersensor ist als Lichtbrücke ausgeführt und misst im Automatikprogramm den Verschmutzungsgrad des Wassers anhand der Lichtdurchlässigkeit. Diese Technik ist schön primitiv und wartungsfrei, allerdings anfällig gegenüber den Verschmutzungen die im Laufe der Jahre entstehen.

12

Der Platine sitzt in dem Kunststoffgehäuse rechts, das von aussen recht stark verschmutzt war. Im Bild fehlt ein O-Ring, den ich seperat gereinigt habe. Diesen auf keinen Fall vergessen beim Wiedereinbau! Das Kunststoffgehäuse, samt Platine, sitzt im oben links im Pumpensumpf, rechts neben dem Regenerierbehälter. Ein Ausbau ist nicht zwingend notwendig, aber ratsam.

Fertig

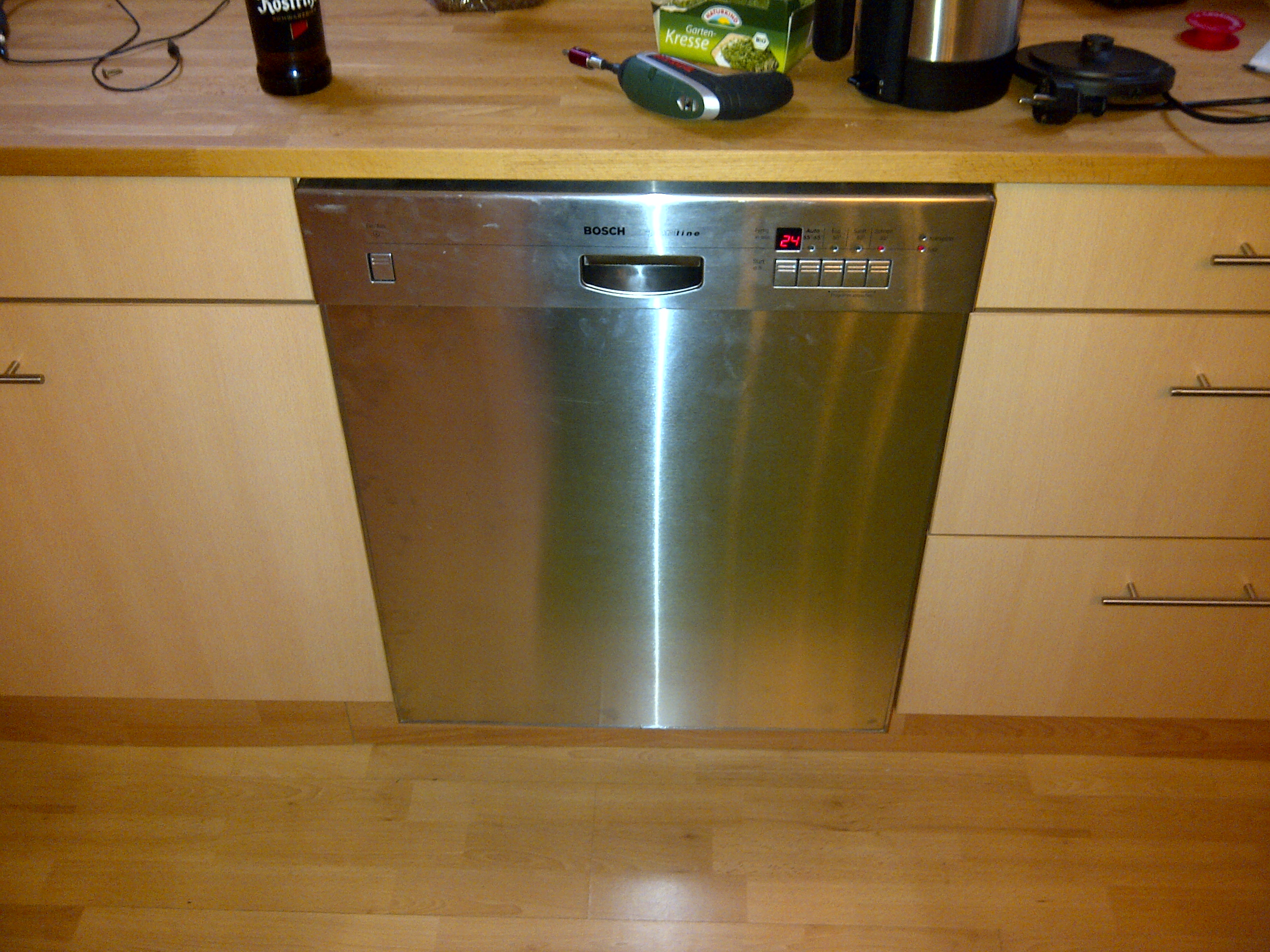

Alles ist wieder getestet, zusammengebaut, ausgerichtet und läuft:

13

Die neue Laugenpumpe ist extrem laufruhig und die Umwälzpumpe schnurrt wieder wie am ersten Tag. Insgesamt hat der komplette Umbau ca. 8h gedauert und kann von jeder technisch versierten Privatperson durchgeführt werden. Viel Erfolg!
